产品介绍：

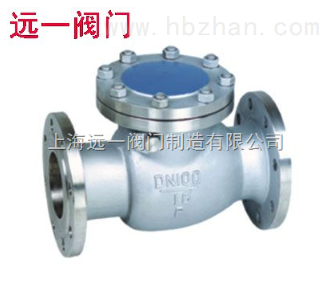

H44W-16P/H44W-25P/H44W-40P/H44W-64P/H44W-100P/H44W-160P/R/RL不锈钢止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

技术规范:

1 适用介质：水、油品、蒸汽。

2  适合温度：≤425℃。

3  阀门试验压力及阀门在各级温度下的zui大工作压力。

1. 公称压力 PN （MPa）	强度实验压力 1.5P （MPa）	密封实验压力		介质工作温度（℃）
   		水 1.1P （MPa）	气 （MPa）	至200	250	300	350	400	425	450
   				zui大允许工作压力（MPa）
   1.6	2.40	1.76	0.6	1.6	1.5	1.3	1.2	1.0	0.9	0.7
   2.5	3.75	2.75		2.5	2.3	2.0	1.8	1.6	1.4	1.1
   4.0	6.00	4.40		4.0	3.9	3.3	3.0	2.8	2.3	1.8
   6.4	9.60	7.04		6.4	5.9	5.2	4.7	4.1	3.7	2.9
   10.0	15.00	11.00		10.0	9.2	8.2	7.3	6.4	5.8	4.5
   16.0	24.00	17.00		16.0	14.7	13.1	11.7	10.2	9.3	7.2

使用说明：

1. 1 本阀门是工业管道上*的装置，安装时仔细核对阀门标志及铭牌是否符合作用要求。
2. 2 安装前必将阀门清洗干净，并清除运输过程中所造成的缺陷。
3. 3 安装后的阀门应经常保持清洁，阀杆螺纹部分须定期加油。
4. 4 本阀门应存放在干燥通风的室内，长期存放，应经常检查，防止锈蚀。

注意：使用中，螺杆压盖会出现湿漏，应将压盖螺丝拧紧。

主要零件材料：

公称压力PN1.6MPa产品系列：
