产品介绍：

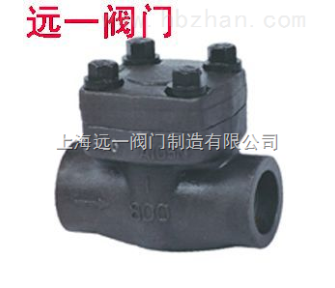

H61W/H/Y承插焊锻钢止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
应用范围：
承插焊锻钢止回阀有三种体盖连接设计形式。*种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
结构特点：
采用以下结构：
全径或缩径 升降式止回阀 球式止回阀
旋启式止回阀 按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11、螺纹连接端（NPT）符合ANSI/ASME B1.20.1、阀瓣可变换为节流型、针型、球型
标准规范：
设计制造标准：JB/T 7746、API602
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
承插焊标准：JB/T 1751、ASME B16.11
螺纹连接标准：GB 7306、ASME B2.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
| 型号 | H61H、H61Y | |
| 适用温度（℃） | ≤425 | |
| 适用介质 | 水、蒸汽、油品 | |
| 材料 | 阀体、阀盖 | 碳素钢 |
| 阀瓣 | 铬不锈钢 | |
| 密封面 | 铬不锈钢或碳钢对焊铁基合金 | |
| 垫片 | 柔性石墨 | |
