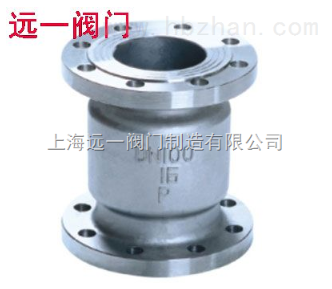

点击图片查看原图
不锈钢立式止回阀概述:
H42W-16P/H42W-25P/H42W-40P/R/RL不锈钢立式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
性能规范：
| 技术参数 | 压力等级 | ||||||||||
| 16 | 20 | 25 | 32 | 35 | 40 | 45 | 50 | 60 | 70 | ||
| 工作压力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 | ≤45 | ≤50 | ≤60 | ≤70 | |
| 试验压力（M） | 强度 | 24 | 30 | 37.5 | 48 | 52.5 | 60 | 67.5 | 75 | 90 | 105 |
| 密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | 49.5 | 55 | 66 | 77 | |
| 介质 | 水、油、硝酸等 | ||||||||||
| 温度 | ≤120℃ | ||||||||||
主要零部件材质:
|
零件 名称 |
材质 |
||||||||
|
C |
P |
P3 |
P8 |
R |
R3 |
R8 |
R1 |
R2 |
|
|
阀体 |
WCB |
ZG1Cr 18Ni9 |
CF3 |
CF8 |
ZG1Cr18 Ni12Mo2Ti |
CF3M |
CF8M |
1.4529 |
双相 不锈钢 |
|
阀盖 |
WCB |
ZG1Cr 18Ni9 |
CF3 |
CF8 |
ZG1Cr18 Ni12Mo2Ti |
CF3M |
CF8M |
1.4529 |
双相 不锈钢 |
|
阀瓣 |
WCB |
ZG1Cr 18Ni9 |
CF3 |
CF8 |
ZG1Cr18 Ni12Mo2Ti |
CF3M |
CF8M |
1.4529 |
双相 不锈钢 |
|
摇杆 |
2Cr13 |
1Cr18 Ni9 |
304L |
304 |
1Cr18Ni 12Mo2Ti |
316L |
316 |
1.4529 |
双相 不锈钢 |
|
适用 |
水、 气、油 |
硝酸类 |
醋酸类 |
含有氯离子 的介质 |
|||||
|
适用温度 |
-29～425℃ |
-29～540℃ |
|||||||
主要外形尺寸：
|
型号 |
公称通径 |
尺寸（mm） |
||||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φ |
||||
|
系列1 |
系列2 |
系列3 |
||||||||
|
H42W-25P H42W-25R |
15 |
- |
85 |
85 |
95 |
65 |
45 |
16 |
- |
4-Φ14 |
|
20 |
- |
95 |
95 |
105 |
75 |
55 |
16 |
- |
4-Φ14 |
|
|
25 |
- |
100 |
105 |
115 |
85 |
65 |
16 |
- |
4-Φ14 |
|
|
32 |
- |
105 |
150 |
135 |
100 |
78 |
16 |
- |
4-Φ14 |
|
|
40 |
- |
115 |
160 |
145 |
110 |
88 |
18 |
- |
4-Φ14 |
|
|
50 |
140 |
125 |
170 |
160 |
125 |
100 |
20 |
3 |
4-Φ14 |
|
|
65 |
160 |
145 |
180 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
|
|
80 |
185 |
155 |
200 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
|
|
100 |
210 |
210 |
210 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
|
|
125 |
- |
275 |
275 |
275 |
220 |
188 |
28 |
3 |
8-Φ25 |
|
|
150 |
300 |
225 |
300 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
|
|
200 |
380 |
380 |
380 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
|
