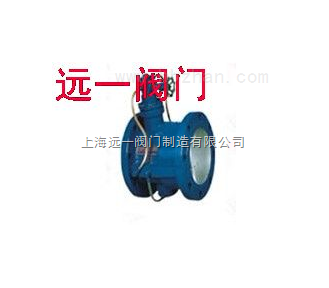

蝶式微阻缓闭止回阀HH48X-10/HH49X-10/16Q
点击图片查看原图
产品: 浏览次数:80蝶式微阻缓闭止回阀HH48X-10/HH49X-10/16Q
品牌: 远一阀门
单价: 3900.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-05-04 14:33
  询价
详细信息
蝶式微阻缓闭止回阀HH48X-10/HH49X-10/16Q/C/P
 连接尺寸表:
公称通径DN 尺       寸     (mm)
mm in D D1 D2 H H1 L Z-фd 螺栓
150 6 280 240 210 228 172 210 8-ф23 8-M20
200 8 335 295 265 270 210 230 8-ф23 8-M20
250 10 390 350 320 305 240 250 12-ф23 12-M20
300 12 440 400 368 367 264 270 12-ф23 12-M20
350 14 500 460 428 422 294 290 16-ф23 16-M20
400 16 565 515 482 462 324 310 16-ф23 16-M22
450 18 615 565 532 497 351 330 20-ф25 20-M22
500 20 670 620 585 532 379 350 20-ф25 20-M22
600 24 780 725 685 607 434 390 20-ф30 20-M27
700 28 895 840 800 702 491 430 24-ф30 24-M27
800 32 1010 950 905 792 549 470 24-ф34 24-M30
