一、概述

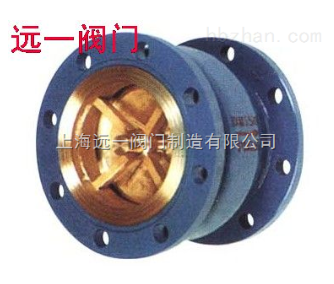

消声止回阀HC41X-16Q是安装在水泵出口管道上，用于水泵停机时防止管道中有压水流冲击消耗倒转的安全。
二、特点
自主开发研制的换代产品其结构新颖、液体通行流畅、局部水头损失小。
有导向装置，关闭灵活、线性密封、止回效果好，可有效地消减关闭噪音。
体积小、重量轻、便于安装检修。
三、外型尺寸及重量
|
口径 D1（mm） |
外径 D2（mm） |
总长度 L（mm） |
重量 （kg） |
|
50 |
160 |
100 |
6 |
|
65 |
180 |
120 |
9 |
|
80 |
195 |
145 |
11 |
|
100 |
215 |
160 |
15 |
|
125 |
245 |
180 |
25 |
|
150 |
280 |
200 |
30 |
|
200 |
335 |
225 |
50 |
|
250 |
405 |
250 |
75 |
|
300 |
460 |
300 |
120 |
|
350 |
520 |
350 |
170 |
