不锈钢低温球阀概述：

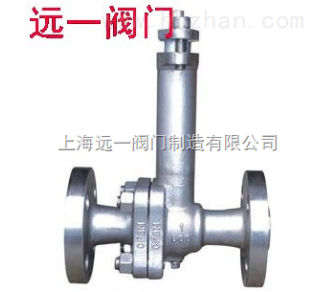

DQ41F不锈钢低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
标准材质明细表：
|
序号 |
零件名称 |
CS to ASTM |
SS to ASTM |
||
|
Type A352 LF2 |
Type A352 LF3 |
Type F304（L） |
Type F304（L） |
||
|
1.2 |
阀体 /阀盖 |
type A352 LF2 |
Type A352 LF3 |
TypeF304（L） |
A182 F304（L） |
|
3 |
等长双头螺栓 |
A193L7+镀镉 |
A193 B8 |
A193 B8 |
A193 B8M |
|
4 |
螺母 |
A193L7+镀镉 |
A194 8 |
A194 8 |
A194 8M |
|
5.8 |
密封圈、垫片 |
RTFE+Cu粉/尼龙1010/PPL |
|||
|
6 |
球体 |
A182 F304 |
A182 F304（L） |
A182 F304（L） |
A182 F31 6（L） |
|
7 |
阀杆 |
A182 F304 |
A182 F304（L） |
A182 F304（L） |
A182 F3l 6（L） |
|
9-10 |
止推片、填料 |
RTFE+Cu粉/尼龙1010/PPL，碳素纤维 |
|||
|
11 |
压盖 |
A105 |
A351 CF8 |
||
|
12 |
定位片 |
A182 F321 |
|||
|
13 |
扁螺母 |
A193L7+镀镉 |
A194 8 |
A194 8 |
A194 8 |
|
14 |
内六角螺栓 |
A193L7+镀镉 |
A193 B8 |
A193 B8 |
A193 B8 |
|
15 |
手柄 |
Q325A |
|||
|
适用温度 |
≥ -40℃ |
≥ -101℃ |
≥-196℃ |
||
主要连接尺寸参数 1.6Mpa 单位:mm
|
产品型号
Type |
公称通径
DN |
PN1.6MPa
|
WT
（kg） |
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|||
|
DQ41F-16C
DQ41F-16P
DQ641F-16C
DQ641F-16P
DQ9B41F-16C
DQ9B41F-16P |
15
|
130
|
95
|
65
|
45
|
14
|
4-Φ14
|
178
|
140
|
3
|
|
20
|
140
|
105
|
75
|
55
|
14
|
4-Φ14
|
184
|
160
|
4
|
|
|
25
|
150
|
115
|
85
|
65
|
14
|
4-Φ14
|
195
|
180
|
5
|
|
|
32
|
165
|
135
|
100
|
78
|
16
|
4-Φ18
|
280
|
250
|
9
|
|
|
40
|
180
|
145
|
110
|
85
|
16
|
4-Φ18
|
280
|
300
|
11
|
|
|
50
|
203
|
160
|
125
|
100
|
16
|
4-Φ18
|
300
|
350
|
15
|
|
|
65
|
222
|
180
|
145
|
120
|
18
|
4-Φ18
|
330
|
350
|
19
|
|
|
80
|
241
|
195
|
160
|
135
|
20
|
8-Φ18
|
360
|
400
|
27
|
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-Φ18
|
400
|
500
|
38
|
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-Φ18
|
430
|
600
|
58
|
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-Φ23
|
500
|
800
|
81
|
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-Φ23
|
680
|
800
|
95
|
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-Φ25
|
790
|
1300
|
140
|
|
连接尺寸参数 2.5Mpa 单位:mm
|
产品型号
Type |
公称通径
DN |
PN2.5MPa
|
WT
（kg） |
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
W
|
|||
|
DQ41F-25
DQ41F-25P
DQ641F-25
DQ641F-25P
DQ9B41F-25
DQ9B41F-25P |
15
|
140
|
95
|
65
|
45
|
16
|
4-Φ14
|
178
|
140
|
3
|
|
20
|
152
|
105
|
75
|
55
|
16
|
4-Φ14
|
184
|
160
|
4
|
|
|
25
|
165
|
115
|
85
|
65
|
16
|
4-Φ14
|
195
|
180
|
6
|
|
|
32
|
178
|
135
|
100
|
78
|
18
|
4-Φ18
|
280
|
250
|
10
|
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-Φ18
|
280
|
300
|
14
|
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-Φ18
|
300
|
350
|
20
|
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-Φ18
|
330
|
350
|
25
|
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-Φ18
|
360
|
400
|
30
|
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-Φ23
|
400
|
500
|
40
|
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-Φ25
|
430
|
600
|
65
|
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-Φ25
|
500
|
800
|
85
|
|
|
200
|
502
|
360
|
310
|
278
|
34
|
12-Φ25
|
680
|
800
|
100
|
|
|
250
|
568
|
425
|
370
|
332
|
36
|
12-Φ30
|
790
|
1300
|
165
|
|
