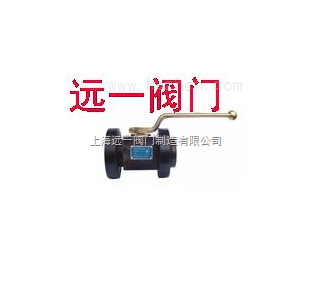

KHBF法兰高压球阀

点击图片查看原图

产品：	浏览次数：48KHBF法兰高压球阀
品牌：	远一阀门
单价：	1200.00元/台
最小起订量：	1 台
供货总量：	10000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-03-14 10:26

详细信息

KHBF法兰高压球阀产品简介：

KHBF（KHMF）法兰高压球阀适用于液压系统和化工系统的各种管路上，作启闭用。适用介质:液压油、水一乙二醇、其它混合液体。公称压力PN：31.5MPa .（PN50MPa的要定做）工作温度:-20~+65℃。

KHBF工作原理：

KHBF（KHMF）是通过旋转控制芯轴使球体从开启位置切换到关闭位置，系统压力将球体推向密封碗的无压制侧并无泄漏地切断液流。球阀不是设计为流量控制制阀，因此要么全开要么全闭以免损坏密封。为确保工作正确，必须要满足要求的压力和温度。手柄随球阀提供，但未装配。

KHBF产品特点：

1、通过控制手柄芯轴上的槽位观察开关位置。

2、通过限位销和限位垫限定开关位置。

3、无泄漏，不需要手工重调密封件。

4、采用浮球式密封原理，双侧密封。

5、全流量流通以便于介质的无阻尼流动。

6、可转动法兰以便于装配。

7、表面磷化。

8、法兰式高压球阀可提供不锈钢材质。

① 系列代号：KHBF（KHMF）系列法兰式球阀
② 公称通径：16、20、25、32、40、50mm
③ 压力范围：40、63、100、160、250、315bar
④ 阀体材料：1-钢
⑤ 球体材料：1-钢
⑥ 工作温度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡胶
⑧ 手柄形式：02-铝质直柄06-钢质曲柄09-不带手柄
⑨ 设计序号：由生产商定

KHBF尺寸表：

型号压力范围 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z

KHBF-016 10-40 16 15 130 48 95 45 14 65 38 16 62 19 45 11 9 4

KHBF-016 63-160 105 14 75 20

KHBF-016 250-315 130 18 90 26

KHBF-020 10-40 20 20 150 60 105 58 14 75 48 18 75 25 57 11 12 4

KHBF-025 10-40 25 25 160 65 115 68 14 85 57 18 82 28.5 64 11 12 4

KHBF-025 63-160 140 18 100 24

KHBF-025 250 150 22 105 28

KHBF-025 315 160 22 115 34

型号压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z

KHMF-032 10-40 32 30 180 84 140 78 18 100 75 18 103 37.5 84 12 14 4

KHMF-032 63-160 155 22 110 26

KHMF-040 10-40 40 38 200 91 150 88 18 110 85 18 114 42.5 95 12 14 4

KHMF-040 63-160 170 22 125 28

KHMF-040 250 185 26 135 34

KHMF-040 315 195 26 145 38

KHMF-050 10-40 50 48 230 100 165 102 18 125 105 20 131.5 52.5 112.5 12 14 4

KHMF-050 63 180 22 135 26

KHMF-050 100-160 195 26 145 30

KHMF-050 250 200 26 150 38 8

KHMF-050 315 210 26 160 42

型号压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z

KHMF-032 10-40 32 30 130 84 140 78 18 100 75 18 103 37.5 84 12 17 4

KHMF-040 40 38 140 91 150 88 110 85 18 114 42.5 95

KHMF-050 50 48 150 100 165 102 125 105 20 131.5 52.5 112.5
