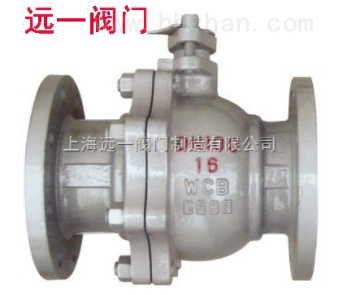

不锈钢实芯球球阀Q41F/N/PPL-16C/25/40
点击图片查看原图
产品： 浏览次数：72不锈钢实芯球球阀Q41F/N/PPL-16C/25/40
品牌： 远一阀门
单价： 888.00元/台
最小起订量： 1 台
供货总量： 10000 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2022-01-14 10:53
  询价
详细信息

产品介绍：

Q41F不锈钢实芯球球阀启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，不锈钢球阀本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

主要参数：

阀门型号：Q41F/N/PPL,Q47F/N/PPL，Q341，Q347，Q641，Q947,Q40等
主体材质: 304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C及双相不锈钢
尺寸范围: DN10-DN600（3/8"-24"）
压力范围: 1.0~16.0Mpa（150~1500lb）.
适用温度：-196℃≤t≤200℃.
设计标准：国标GB，美标ANSI,德标DIN,日标JIS等
可选驱动方式：手动，蜗轮（3），气动（6），电动（9）等

制造规范：

基本设计标准：GB12237，JB/T7745，API 6D，BS5351，ASME B16.34。
法兰标准：ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。
焊接端标准：ANSI B16.25、GB12224-89或用户要求。
结构长度标准：GB12221，GB12237，JB/T7745，ASME B16.10，BS5351。
试压标准：API598，API 6D，JB/T13927。
适用介质：水、蒸汽、液化石油气、天然气及腐蚀性介质等等。
材料的压力-温度等级按GB9131或ANSI B16.5a。
驱动方式：手动、气动、电动、蜗轮驱动等。

材料：

零件名称 普通碳素钢系列 不锈钢系列 低温钢系列 抗硫系列
GB标准 NACE标准
阀体、左体 WCB CF8，CF8M，CF3，CF3M LCB,LCC WCB CF8M
球 体 F6a WCB+HC r CF8，CF8M，CF3，CF3M LCB,LCC WCB+HCrF6a CF8M
阀 座 PTFE；烧结碳纤维；金属+橡胶组件；金属堆焊硬质合金
阀 杆 F6a 304.31 6 F6a 31 8 316
阀座支承圈 A105 Zn 304.31 6 A105 Zn A105 Zn 316
阀杆填料 PTFE；碳纤维，柔性石墨
阀杆轴承、 止推轴承 金属衬PTFE；烧结碳纤维
填料压环 F6a 304.31 6 F6a F6a 316
弹 簧 3Yc-7
双头螺柱 A193-B7 A1 93-B8、B8M A320-L7 A193-B7 A193-B7
螺 母 A1 94-2H A194-8 A194-4 A194-2H A194-2H
压 盖 WCBA105

主要性能规范：

公称压力
PN/MPa

zui高使用
压力MPa

试验压力 （MPa）

压力级

zui高使用
压力MPa

试验压力 （MPa）

壳体

高压液密封

低压气密封

壳体

高压液密封

低压气密封

1.6

1.6

2.4

1.8

0.6

CLASSl50

2.0

3

2.2

0.6

2.5

2.5

3.8

2.8

C.LASS300

5.0

7.5

5.5

4.0

4.0

6.0

4.4

C.LASS400

6.3

9.5

7

6.4

6.4

9.6

7.1

C.LASS600

10

1.5

1.1

连接尺寸：PN1.6MPa

DN D D1 D2 D3 f b n-d L H W
15 13 45 65 95 2 14 4-14 130 75 130
20 19 55 75 105 2 14 4-14 140 84 170
25 25 65 85 115 2 14 4-14 150 90 170
32 32 78 100 135 2 16 4-18 165 107 200
40 38 85 11O 145 3 16 4-18 180 127 250
50 51 100 125 160 3 16 4-18 200 140 250
65 64 120 145 180 3 18 4-18 220 164 350
80 76 135 160 195 3 20 8-18 250 177 350
100 102 155 180 215 3 20 8-18 280 206 420
125 127 185 210 245 3 22 8-18 320 292 700
150 152 210 240 280 3 24 8-23 360 320 1000
200 203 265 295 335 3 26 12-23 400 365 1300
250 254 320 355 405 3 30 12-25 450 420 1800

连接尺寸：PN2.5MPa

DN D D1 D2 D3 f b n-d L H W
15 13 45 65 95 2 16 4-14 130 75 130
20 19 55 75 105 2 14 4-14 140 84 170
25 25 65 85 115 2 14 4-14 150 90 170
32 32 78 100 135 2 16 4-18 165 107 200
40 38 85 11O 145 3 16 4-18 180 127 250
50 51 100 125 160 3 20 4-18 200 140 250
65 64 120 145 180 3 22 8-18 220 164 350
80 76 135 160 195 3 22 8-18 250 177 350
100 102 160 190 230 3 24 8-23 280 206 420
125 127 188 220 270 3 28 8-25 320 292 700
150 152 218 250 300 3 30 8-25 360 320 1000
200 203 278 310 360 3 34 12-25 400 365 1300
250 254 332 370 425 3 36 12-30 450 420 1800

连接尺寸：PN4.0MPa

DN D D1 D2 D3 D3 f b b n-O L H W
15 13 45 65 95 40 2 4 16 4-14 140 75 130
20 19 55 75 105 51 2 4 16 4-14 152 84 170
25 25 65 85 115 58 2 4 16 4-14 165 90 170
32 32 78 100 135 66 2 4 18 4-18 178 107 200
40 38 85 110 145 76 3 4 18 4-18 190 127 250
50 51 100 125 160 88 3 4 20 4-18 216 140 250
65 64 120 145 180 11O 3 4 22 8-18 241 164 350
80 76 135 160 195 121 3 4 22 8-18 283 177 350
100 102 160 190 230 150 3 45 24 8-23 305 206 420
125 127 188 220 270 176 3 45 28 8-25 381 292 700
150 152 218 250 300 204 3 45 30 8-25 403 320 1000
200 203 282 320 375 260 3 45 38 12-30 502 365 1300

连接尺寸：PN6.4MPa

DN D D1 D2 D3 D3 f b b n-O L H W
15 13 55 75 105 40 2 4 18 4-14 140 80 170
20 19 68 90 125 51 2 4 20 4-18 152 89 200
25 25 78 100 135 58 2 4 22 4-18 180 95 200
32 32 82 110 150 66 2 4 24 4-23 200 112 250
40 38 95 125 165 76 3 4 24 4-23 220 132 350
50 51 105 135 175 88 3 4 26 4-23 250 145 350
65 64 130 160 200 110 3 4 28 8-23 280 169 420
80 76 140 170 210 121 3 4 30 8-23 320 182 420
100 102 168 200 250 150 3 45 32 8-25 360 211 700
125 127 202 240 295 176 3 45 36 8-30 381 302 1000
150 152 240 280 340 204 3 45 38 8-34 403 330 1300
