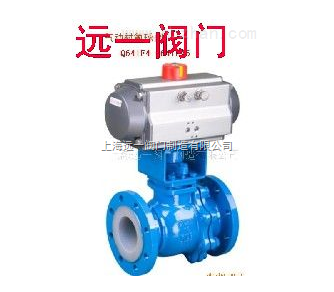

气动衬氟球阀Q641F46-10C/16C/P
点击图片查看原图
产品: 浏览次数:69气动衬氟球阀Q641F46-10C/16C/P
品牌: 远一阀门
单价: 2888.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-01-10 13:14
  询价
详细信息
概    述
气动衬氟球阀是由双(单)作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。

工作原理
    当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。
    □气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。
    □回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。
    □定位器可调节阀门管道流量。

气动执行器主要技术参数



气动执行器
型号
QW系列、AT系列、AW系列
气源压力
0.4 ~ 0.8 MPa
zui大回转角度
90°~92°
回信器
AC220V  AC110V  DC24V
控制信号
电信号:0~0Ma  4 ~20Ma   气信号:0.02 ~0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ~ +90℃

主要性能规范
型 号
公称压力
 PN(MPa)
试验压力Ps(MPa)
工作温度
(℃)
适用介质
壳体
密封
Q641F461.0
1.0
1.5
1.1
-50~450
(不同工况温度,选用不同的材质)

水、石油、天然气、酸类等
Q641F46-1.6
1.6
2.4
1.76
/
/
/
/

阀体主要零件材料
零件名称
阀体
球芯
阀座
阀杆
填料
支架
连接轴
Q641F46
铸钢、不锈钢
不锈钢+
聚四氟
聚四氟
2Cr13
柔性石墨
铸钢、不锈钢
铸钢

气动执行器主要部件材料
零件名称
缸体
端盖
活塞
O型圈
指示轴
螺栓
QW系列
AT系列
铝合金型材
(硬质阳极氧化)
压铸铝合金
(环氧树脂喷涂)
压铸铝
(镀镍磷合金)
NBR

Q641F46型气动球阀

主要外形尺寸                                         (单位;mm)

DN
L
H
D
D1
L0
Z-φd
执行器型号
15
130
200
95
65
165
4-φ14
QW-TZ01/AT50D
20
140
204
105
75
165
4-φ14
QW-TZ01/AT50D
25
150
215
115
85
165
4-φ14
QW-TZ01/AT63D
32
165
240
135
100
225
4-φ18
QW-TZ02/AT63D
40
180
265
145
110
225
4-φ18
QW-TZ02/AT75D
50
200
275
160
125
225
4-φ18
QW-TZ02/AT75D
65
220
379
180
145
245
4-φ14/4-φ18
QW-TZ03/AT88D
80
250
390
195
160
330
8-φ18
QW-TZ04/AT100D
100
280/320
416
215/230
180/190
330
8-φ18/8-φ23
QW-TZ04/AT115D
125
320/381
542
245/270
210/220
380
8-φ18/8-φ25
QW-TZ05/AT145D
150
360/400
572
280/300
240/250
380
8-φ23/8-φ25
QW-TZ06/AT160D
200
400/500
736
335/360
295/310
440
12-φ25/12-φ25
AW17
250
530/568
926
405/425
355/370
580
12-φ25/12-φ30
AW20
300
600/648
1059
460/485
410/430
715
12-φ25/16-φ30
AW28
350
550/762
1127
520/550
470/490
875
16-φ25/16-φ34
AW28
400
600/838
1398
580/610
525/550
995
16-φ30/16-φ34
AW35
