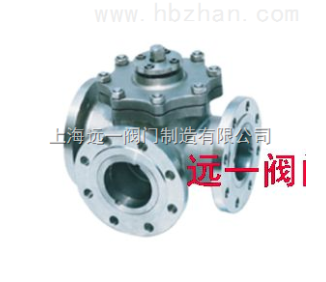

点击图片查看原图
概述：
三通法兰球阀系列对介质流向的不同切换要求可分为Q44为L型与Q45为T型，L型可实现对介质流向进行切换，亦可使相互垂直的两个通道连通或关闭。T型可实现对介质的分流或混流，不仅可以实现介质流向的切换，也可使三个通道互相连通，还可以关闭任一通道，连通另外两个通道。本阀门具有结构紧凑，造形美观，密封性能好等特点。
主要性能规范：
|
试验压力
|
公称压力PN
|
|
|
1.6
|
2.5
|
|
|
壳体强度试验
|
2.4
|
3.75
|
|
密封试验（液）
|
1.76
|
2.75
|
主要零件材料：
|
材料代号
零件名称
|
C
|
P
|
R
|
|
阀体
|
WCB
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
球体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封
|
聚四氟乙烯
|
聚四氟乙烯
|
聚四氟乙烯
|
|
对位聚苯
|
对位聚苯
|
对位聚苯
|
|
|
填料
|
聚四氟乙烯
|
聚四氟乙烯
|
聚四氟乙烯
|
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
|
|
使用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
选用（聚四氟乙烯）密封材料为≤150℃
|
||
|
选用（对位聚苯）密封材料为≤300℃
|
|||
主要连接及外形尺寸
|
公称通径
|
d
|
d1
|
H
|
L1
|
L2
|
W
|
|
|
15
|
1/2”
|
15
|
15
|
65
|
140
|
70
|
130
|
|
20
|
3/4”
|
20
|
20
|
84
|
165
|
83
|
160
|
|
25
|
1”
|
25
|
25
|
84
|
165
|
83
|
160
|
|
40
|
1 1/2”
|
40
|
40
|
152
|
250
|
125
|
500
|
|
50
|
2”
|
50
|
50
|
157
|
260
|
130
|
500
|
|
65
|
2 1/2”
|
65
|
65
|
183
|
320
|
160
|
800
|
|
80
|
3”
|
80
|
80
|
183
|
320
|
160
|
800
|
|
100
|
4”
|
100
|
100
|
195
|
370
|
185
|
800
|
|
125
|
5”
|
125
|
125
|
355
|
510
|
255
|
850
|
|
150
|
6”
|
150
|
125
|
355
|
510
|
255
|
850
|
|
200
|
8”
|
200
|
150
|
430
|
580
|
290
|
1500
|
|
250
|
10”
|
250
|
203
|
475
|
670
|
335
|
-
|
|
300
|
12”
|
300
|
254
|
550
|
720
|
360
|
-
|
