蜗轮碳钢球阀优点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
蜗轮碳钢球阀标准：
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092
试验项目壳体试验密封试验上密封试验气密封试验
介质水气
单位MPaMPaMPaMPa
公称压力PN（MPa）1.62.418180.5-0.7
2.53.82.82.8
4.06.04.44.4
6.49.67.07.0
10.015.011.011.0
16.024.018.018.0
主要零件材料
名称材料
阀体/阀盖CF8CF3CF8MCF3MWCBLCBWC6WC9C5
球体CF8CF3CF8MCF3MWCBHCrCF8CF8CF8CF8
阀杆F304F304LF316F316L2C13F304F304F304F304
阀座PTFE/PPL
填料/垫片PTFE/PPL石墨
螺栓不锈钢35CrMoA
螺母不锈钢45、35CrMoA
手柄铸钢
主要连接尺寸
型号公称通径DN（mm）尺寸（mm）
LDD1D2b-fz-ΦdHW
Q41F-25
Q341F-25
Q641F-25
Q941F-251513095654514-24-Φ1465115
20140105755514-24-Φ1475130
25150115856514-24-Φ1485150
321651351007816-24-Φ1895190
401801451108518-34-Φ18105230
5020016012510020-34-Φ18115240
6522018014512022-38-Φ18145280
8025019516013522-38-Φ18160310
10028023019016024-38-Φ23185330
12532027022018828-38-Φ25215600
15036030025021830-38-Φ25245800
20040036031027834-312-Φ253001000
25045042537033236-312-Φ303801200

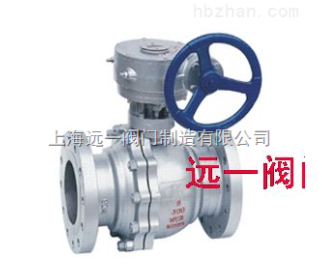

蜗轮碳钢球阀Q341F-16C/25/40P/R
