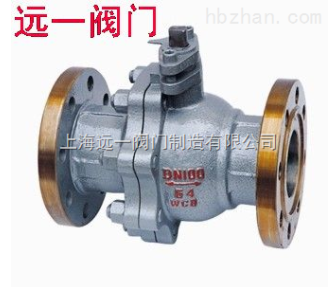

铸钢法兰球阀优点：
1． 球阀流体阻力小，其阻力系数与同长度的管段相等。
2． 球阀结构简单、体积小、重量轻。
3． 球阀紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．球阀 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 球阀维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 球阀在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 球阀适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
球阀标准：
设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79
检验按JB/T9092
| 试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
| 介质 | 水 | 气 | |||
| 单位 | MPa | MPa | MPa | MPa | |
| 公称压力PN（MPa） | 1.6 | 2.4 | 1 8 | 1 8 | 0.5-0.7 |
| 2.5 | 3.8 | 2.8 | 2.8 | ||
| 4.0 | 6.0 | 4.4 | 4.4 | ||
| 6.4 | 9.6 | 7.0 | 7.0 | ||
| 10.0 | 15.0 | 11.0 | 11.0 | ||
| 16.0 | 24.0 | 18.0 | 18.0 | ||
主要零件材料
| 名称 | 材料 | ||||||||
| 阀体 /阀盖 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
| 球体 | CF8 | CF3 | CF8M | CF3M | WCB HCr | CF8 | CF8 | CF8 | CF8 |
| 阀杆 | F304 | F304L | F316 | F316L | 2C13 | F304 | F304 | F304 | F304 |
| 阀座 | PTFE/PPL | ||||||||
| 填料 /垫片 | PTFE/PPL | 石墨 | |||||||
| 螺栓 | 不锈钢 | 35CrMoA | |||||||
| 螺母 | 不锈钢 | 45、35CrMoA | |||||||
| 手柄 | 铸钢 | ||||||||
主要连接尺寸
| 型号 | 公称通径 DN（mm） | 尺寸（mm） | |||||||
| L | D | D1 | D2 | b-f | z-Φd | H | W | ||
|
Q41F-16C/25 Q341F-16C/25 Q641F-16C/25 Q941F-16C/25 |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 105 | 230 | |
| 50 | 200 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 115 | 240 | |
| 65 | 220 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 145 | 280 | |
| 80 | 250 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 160 | 310 | |
| 100 | 280 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 185 | 330 | |
| 125 | 320 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 215 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 245 | 800 | |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 300 | 1000 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 380 | 1200 | |
