首页 > 供应产品 > 电动法兰球阀Q941F-16P/25P/40P/R/RL

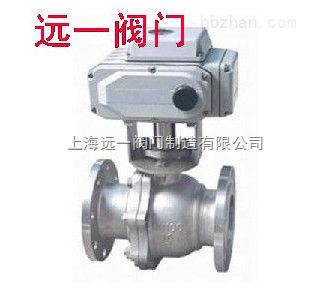

电动法兰球阀Q941F-16P/25P/40P/R/RL

点击图片查看原图

产品：	浏览次数：58电动法兰球阀Q941F-16P/25P/40P/R/RL
品牌：	远一阀门
单价：	3900.00元/台
最小起订量：	1 台
供货总量：	10000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2021-10-31 11:46

详细信息

电动法兰球阀产品介绍：

Q941F/Y/W-16P/25P/40P/R/RL不锈钢电动金属硬密封球阀密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。浮动硬密封电动球阀：电动驱动、法兰连接形式、浮动球直通式，密封形式采用硬密封、阀座密封面材料为硬质合金，公称压力 PN16~PN63、公称尺寸 DN15~DN250、适用温度为 -28~500℃，阀体材料为碳素钢或不锈钢。因采用硬密封（金属密封），此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。浮动硬密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由DCL 系列精小型电动执行器（也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA 信号及 220VAC/380VAC电源即可控制运转。阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

电动法兰球阀主要材质：

名称	材料
阀体 /阀盖	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
球体	CF8	CF3	CF8M	CF3M	WCB HCr	CF8	CF8	CF8	CF8
阀杆	F304	F304L	F316	F316L	2C13	F304	F304	F304	F304
阀座	PTFE/PPL
填料 /垫片	PTFE/PPL					石墨
螺栓	不锈钢					35CrMoA
螺母	不锈钢					45、35CrMoA
手柄	铸钢

性能参数：

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力PN（MPa）	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

外形尺寸：不锈钢电动金属硬密封球阀,不锈钢电动硬密封球阀,铸钢电动金属硬密封球阀,碳钢电动金属硬密封球阀,金属硬密封电动球阀PN16-25-40-64

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q941Y/H/W 16C 16P 16R	15	130	95	65	45	14	4-φ14	78	140
	20	140	105	75	55	14	4-φ14	84	160
	25	150	115	85	65	14	4-φ14	95	180
	32	165	135	100	78	16	4-φ18	150	250
	40	180	145	110	85	16	4-φ18	150	300
	50	200	160	125	100	16	4-φ18	170	350
	65	220	180	145	120	18	4-φ18	195	350
	80	250	195	160	135	20	8-φ18	215	400
	100	280	215	180	155	20	8-φ18	250	500
	125	320	245	210	185	22	8-φ18	265	600
	150	360	280	240	210	24	8-φ23	270	800
	200	400	335	295	265	26	12-φ23	330	1200
2.5MPa	15	130	95	65	45	16	4-φ14	103	140
凸面法兰 RF Q941Y/H/W 25 25P 25R	20	140	105	75	55	16	4-φ14	112	160
	25	150	115	85	65	16	4-φ14	123	180
	32	165	135	100	78	18	4-φ18	150	250
	40	180	145	110	85	18	4-φ18	156	300
	50	200	160	125	100	20	4-φ18	172	350
	65	220	180	145	120	22	8-φ18	197	350
	80	250	195	160	135	22	8-φ18	222	400
	100	280	230	190	160	24	8-φ23	253	500
	125	320	270	220	188	28	8-φ25	275	600
	150	360	300	250	218	30	8-φ25	286	800
	200	400	360	310	278	34	12-φ25	340	1200
	250	533	425	370	332	36	12-φ30	420	1800

4．0MPa	DN	L	D	Dl	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q941Y/H/W 40 40P 40R	15	130	95	65	45	40	16	4-φ14	103	140
	20	140	105	75	55	5l	16	4-φ14	112	160
	25	150	115	85	65	58	16	4-φ14	123	160
	32	180	135	100	78	66	18	4-φ18	150	250
	40	200	145	110	85	76	18	4-φ18	156	250
	50	220	160	125	100	88	20	4-φ18	172	350
	65	250	180	145	120	110	22	8-φ18	197	350
	80	280	195	160	135	12l	22	8-φ18	222	450
	100	320	230	190	160	150	24	8-φ23	253	450
	125	400	270	220	188	176	28	8-φ25	275	600
	150	400	300	250	218	204	30	8-φ25	286	800
	200	550	375	320	282	260	38	12-φ30	340	1200
	250	568	445	385	345	313	42	12-φ34	420	1800
6.4MPa	15	165	105	75	55	40	18	4-φ14	105	140
凹凸法兰 MFM Q941Y/H/W 64 64P 64R	20	190	125	90	68	5l	20	4-φ18	125	160
	25	216	135	100	78	58	22	4-φ18	135	250
	32	229	150	110	82	66	24	4-φ23	150	350
	40	241	165	125	95	76	24	4-φ23	165	350
	50	292	175	135	105	88	26	4-φ23	175	450
	65	330	200	160	130	110	28	8-φ23	200	450
	80	356	210	170	140	121	30	8-φ23	210	600
	100	432	250	200	168	150	32	8-φ25	250	700
	125	508	295	240	202	176	36	8-φ30	295	1100
	150	559	340	280	240	204	38	8-φ34	340	1500
