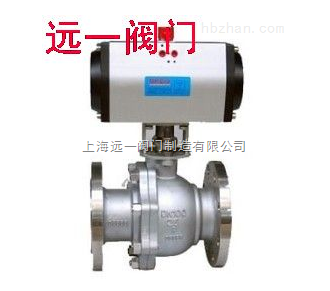

气动法兰球阀介绍：
Q641F-16P/25P/40P/64P/100P/R/RL气动球阀是由双（单）作用气动活塞式执行器和浮动球阀组成。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°。该产品按其密封性能可分软密封及金属密封。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。阀杆采用防吹出结构设计的整体T形结构，即使在阀腔异常升压以及填料压板失效等情况下，也能保证阀杆不会被介质吹出。球阀防静电结构采用弹簧-钢球式静电引出装置，使球体与阀体之间直接形成静电通道（DN≤25的球阀）或通过阀杆使球体之间形成静电通道（DN≥32的球阀），从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，避免静电火花可能引起的火灾或爆炸等危险。采用动载压板设计和V型填料密封结构。具有持续加载力的压板设计能够保证压板对填料保持持续压紧力从而保证阀杆填料部位持久紧密密封，防止介质逃逸泄漏。而V型填料能将填料压盖的压紧力及介质有效的转化成阀杆的密封力。将传统的填料压盖改进为填料压板和填料压套两体式结构设计，压板和压套采用球形接触，确保压套始终垂直，并在压套内部设置了聚四氟乙烯衬套，避免了阀杆与压套的磨损，并减小了阀门的操作力矩。而防止误操作的结构设计则是设置了带锁孔的90°开关定位片，手柄与管路平行；阀门关闭时，手柄与管路垂直，确保阀门开关指示不会发生错误。当球阀的使用现场发生火灾时，非金属密封材料被高温分解或破坏后，球阀能够借助特别设计的金属对金属辅助密封结构，有效的控制阀门的内漏或外漏。
气动球阀工作原理：
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
定位器可调节阀门管道流量。
附件的选项：
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构。
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：手操机构。
气动法兰球阀主要技术参数：
|
气动执行器
|
型号
|
QW系列、AT系列、AW系列
|
|
气源压力
|
0.4 ～ 0.8 MPa
|
|
|
zui大回转角度
|
90°～92°
|
|
|
回信器
|
AC220V AC110V DC24V
|
|
|
控制信号
|
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
|
|
|
控制气源
|
洁净、干燥压缩空气
|
|
|
工作温度
|
-20℃ ～ 90℃
|
主要性能规范：
|
型 号
|
公称压力
PN（MPa）
|
试验压力Ps（MPa）
|
工作温度
（℃）
|
适用介质
|
|
|
壳体
|
密封
|
||||
|
Q641F/H-16C
|
1.6
|
2.4
|
1.76
|
-50～450
（不同工况温度，选用不同的材质）
|
水、石油、天然气、酸类等
|
|
Q641F/H-25
|
2.5
|
3.75
|
2.75
|
||
|
Q641F/H-40
|
4.0
|
6.0
|
4.4
|
||
阀体主要零件材料：
|
零件名称
|
阀体
|
球芯
|
阀座
|
阀杆
|
填料
|
支架
|
连接轴
|
|
Q641F/H
|
铸钢、不锈钢
|
不锈钢
|
聚四氟
|
2Cr13
|
柔性石墨
|
铸钢、不锈钢
|
铸钢
|
气动执行器主要部件材料：
|
零件名称
|
缸体
|
端盖
|
活塞
|
轴
|
O型圈
|
指示轴
|
螺栓
|
|
QW系列
AT系列
|
铝合金型材
（硬质阳极氧化）
|
压铸铝合金
（环氧树脂喷涂）
|
压铸铝
|
钢
（镀镍磷合金）
|
NBR
|
|
主要外形尺寸 （单位；mm）
|
DN
|
L
|
H
|
D
|
D1
|
L0
|
Z-φd
|
执行器型号
|
|
15
|
130
|
200
|
95
|
65
|
165
|
4-φ14
|
QW-TZ01/AT50D
|
|
20
|
140
|
204
|
105
|
75
|
165
|
4-φ14
|
QW-TZ01/AT50D
|
|
25
|
150
|
215
|
115
|
85
|
165
|
4-φ14
|
QW-TZ01/AT63D
|
|
32
|
165
|
240
|
135
|
100
|
225
|
4-φ18
|
QW-TZ02/AT63D
|
|
40
|
180
|
265
|
145
|
110
|
225
|
4-φ18
|
QW-TZ02/AT75D
|
|
50
|
200
|
275
|
160
|
125
|
225
|
4-φ18
|
QW-TZ02/AT75D
|
|
65
|
220
|
379
|
180
|
145
|
245
|
4-φ14/4-φ18
|
QW-TZ03/AT88D
|
|
80
|
250
|
390
|
195
|
160
|
330
|
8-φ18
|
QW-TZ04/AT100D
|
|
100
|
280/320
|
416
|
215/230
|
180/190
|
330
|
8-φ18/8-φ23
|
QW-TZ04/AT115D
|
|
125
|
320/381
|
542
|
245/270
|
210/220
|
380
|
8-φ18/8-φ25
|
QW-TZ05/AT145D
|
|
150
|
360/400
|
572
|
280/300
|
240/250
|
380
|
8-φ23/8-φ25
|
QW-TZ06/AT160D
|
|
200
|
400/500
|
736
|
335/360
|
295/310
|
440
|
12-φ25/12-φ25
|
AW17
|
|
250
|
530/568
|
926
|
405/425
|
355/370
|
580
|
12-φ25/12-φ30
|
AW20
|
|
300
|
600/648
|
1059
|
460/485
|
410/430
|
715
|
12-φ25/16-φ30
|
AW28
|
|
350
|
550/762
|
1127
|
520/550
|
470/490
|
875
|
16-φ25/16-φ34
|
AW28
|
|
400
|
600/838
|
1398
|
580/610
|
525/550
|
995
|
16-φ30/16-φ34
|
AW35
|
