首页 > 供应产品 > 蜗轮四通球阀Q346F-10C/16C/P/R/RL

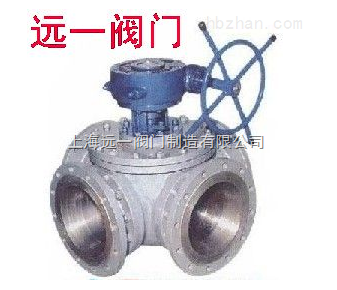

蜗轮四通球阀Q346F-10C/16C/P/R/RL
点击图片查看原图
产品: 浏览次数:41蜗轮四通球阀Q346F-10C/16C/P/R/RL
品牌: 远一阀门
单价: 19800.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-10-26 09:59
  询价
详细信息

一、结构特点及用途:

Q346F-10C/16C/P/R/RL蜗轮四通球阀为X形垂直通道的球阀,它的特点是球体的两条通道为X形布置,四个通道口径均布于球体赤道圆周截面上,当球体沿顺时针旋转90时,能使相邻的两个通道实现两两互通。流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。密封性能好:阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,能达到良好的抗腐蚀性作用,延长了阀门的使用寿命。

二、四通球阀工作原理:

如图所示“LL”型四通球阀只需操作扳手或执行器将球体转动90度,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。

三、优点:

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。

四、主要零件材料及性能:

阀体

阀杆

阀球

密封面

垫片

填料

工作温度

适用介质

WCB

1Cr13

1Cr13

1Cr13

司太立合金

本体材料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

-29-425℃

水、蒸汽、油品

WC6

15CrMo

15CrMo

-29-425℃

WC9

25Cr2MoV

25Cr2MoV

LCB

304

304

-46-354℃

CF8

304

304

-196-600℃

部分酸、碱

CF3

304L

304L

CF8M

316

316

CF3M

316L

316L

五、PN1.6MPa主要连接尺寸及重量:

公称通经DN

150

200×

150

200

250×

200

250

300×

250

300

350×

300

350

400×3

50

400

450×

400

450

500×

450

500

600×

500

600

球孔d1

150

150

200

200

250

250

300

300

350

350

400

400

450

450

500

500

600

L

570

570

670

670

760

760

850

850

980

980

1080

1080

1220

1220

1360

1360

1750

H

219

219

273

273

360

360

395

395

430

430

470

470

550

550

580

580

700

手动

H1

330

330

398

398

495

495

580

580

625

625

670

670

698

698

840

840

1050

E

-

-

116

116

116

116

171

171

171

171

257

257

257

257

257

257

150

F

-

-

350

350

350

350

400

400

420

420

400

400

420

420

400

400

410

W

1050

1050

600

600

600

600

800

800

800

800

800

800

800

800

800

800

800

电动

H2

554

554

600

600

652

652

760

760

770

770

830

830

-

-

940

940

1020

L1

235

235

235

235

235

235

259

259

400

400

400

400

-

-

410

410

410

气动

H3

666

666

736

736

926

926

1059

1059

1127

1127

1393

1393

1468

1468

1538

1538

1370

L2

776

776

736

736

776

776

1060

1060

1060

1060

1360

1360

1360

1360

1360

1360

2840
