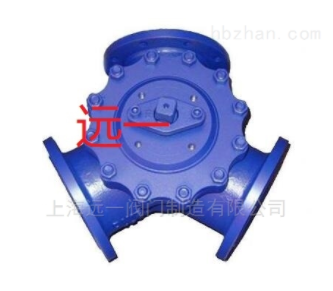

Y型三通球阀Q42F-16C/Q42F-16P
点击图片查看原图
产品: 浏览次数:40Y型三通球阀Q42F-16C/Q42F-16P
品牌: 远一阀门
单价: 1990.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-09-21 15:15
  询价
详细信息

一、Y型三通球阀产品概述

Q42F/H-16C/25/40P/R/RL法兰连接120度斜角Y型三通球阀的流道形式为120度切换,流道平坦,流体阻力小,流通能力强,不会使介质停留在流道内部,实现各管道能够得到很好、很顺的切换,该阀外型美观,结构紧凑合理,密封性能好。Q42F/H法兰连接120度斜角Y型三通球阀与阀座密封根据工况不同,可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺,适用各种苛刻工况,软密封适用200℃以下工况,硬密封碳钢不超过425℃,不锈钢不超过450℃

二、Y型三通球阀主要零部件材料表

序号

零件名称

材质名称(常规配置)

Q42F/H-C

Q42F/H-P

Q42F/H-R

Q42F/H-RL

1

阀体、阀盖

WCB

304(CF8)

316(CF3)

316L(CF3M)

2

填料

PTFE、PPL、柔性石墨

3

球体

WCB+HCr

304(CF8)

316(CF3)

316L(CF3M)

4

密封圈

PTFE、PPL

5

垫片

PTFE、PPL

6

阀杆

2Cr13

304

316

316L

7

双头螺栓

35CrMoA

304

316

316L

三、Y型三通球阀主要性能规范表

公称压力
PN(MPa)

试验压力PS(MPa)

壳体

高压液密封

低压液密封

1.6

2.4MPa

1.76MPa

0.6MPa

2.5

3.75MPa

2.75MPa

4.0

6.0MPa

4.4MPa

适用工况

适用介质

水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度

-28~450℃

执行标准

设计

GB/T12237-89

结构长度

GB12221

连接法兰

JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5

检验试验

GB/T13927、JB/T9092、API598

四、Y型三通球阀主要外型尺寸表

公称压力

PN(MPa)

公称通径

DN(mm)

尺寸(mm)

L

D

K

R

C

f

N-d

1.6

50

110

160

125

100

20

3

4-?18

65

130

180

145

120

20

3

4-?18

80

150

195

160

135

20

3

8-?18

100

170

215

180

155

22

3

8-?18

125

190

245

210

185

22

3

8-?18

150

210

280

240

210

24

3

8-?23

200

245

335

295

265

24

3

12-?23

250

290

405

355

320

30

3

12-?25
