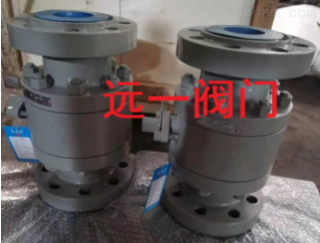

点击图片查看原图
高压球阀产品概述：
Q41F-100/Q41N-100/Q41N-160/Q47N-100/Q47N-160/Q47N-320C/P/R/RL高压球阀、高压法兰球阀、不锈钢高压球阀、高压锻钢球阀、锻钢固定式球阀系三分体式连接锻钢固定球阀，是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。球阀适用于化工、石油、天然气、燃气、液化石油气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
高压球阀特点及执行标准：
1、设计、制造 按API 6 D；
2、结构长度按ANSI BI6.10；
3、连接法兰：ANSI BI6.5MSS-SP44；
4、阀门检查和试验按API STD.598；
5、承插端符合ASME B16.11；
6、螺纹连接端(NPT)符合ANSI/ASME B1.20.1
高压球阀设计特点：
Q47F锻钢固定式球阀主要的设计特点有：全径/缩径；90度定位和带锁结构；特殊形式的“Y”头手柄；防火和防静电设计,一对相向的蝶形弹簧；防吹出阀杆；阀杆中部双重密封结构；螺栓、螺纹垫片密封阀盖。阀门的安装与其他机械设备安装一样，有一个安装姿态问题，阀门安装正确姿态应是内部结构型式符合介质的流向，安装姿态符合阀门结构型式的特定要求和操作要求。另外，正确姿态含有整齐划一，美观大方之感，它是现代艺术造型中，技术性与艺术性两者有机的结合。
高压球阀主要零部件材质：
|
零件名称 |
材料 |
|||
|
材料代号 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
|
阀体 阀盖 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
球体 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
阀座密封面 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|||
|
螺柱 螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
||
|
填料 |
Ｖ型PTFE、柔性石墨 |
|||
高压球阀主要性能规范：
|
试验压力（Mpa) |
公称压力（Mpa) |
压力级（Class) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
|
气密试验 |
0.5-0.7 |
||||||||||||
|
工作温度 |
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ |
||||||||||||
|
适用介质 |
C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ） |
||||||||||||
