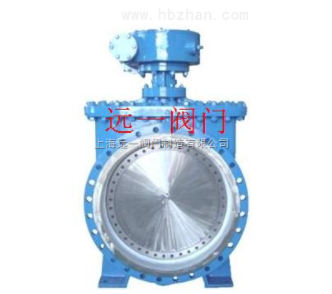

点击图片查看原图
一、用途
S3XHD343H-10C/S3XHD343H-16C/S3XHD343H-25/S3XHD343H-40上装式硬密封蝶阀适用于介质温度-29℃—600℃，公称压力为0.6～2.5MPa的介质为水、蒸汽、油品、热空气、腐蚀性等管道上，以达到截断流体和调节介质流量的目的，是各种管路上的*启闭机构。
二、产品特点：
本蝶阀系我公司新开发的产品，上装式结构，当阀门需要检修时，无须将其从管线上拆下，只要花极少时间打开上盖便能连阀杆带蝶板从体腔中一起取出进行维修作业，使维修变得较为简捷方便。其设计、制造、验收均按国标JB/T8527-1997的标准，设计结构新颖，制造精细，启闭轻便灵活，流阻小，双向受压，密封可靠，使用寿命长，是各种管路上的启闭机构。
三、工作原理：
旋转蝶阀手轮，带动蜗杆蜗轮转动，蜗轮驱动阀杆与蝶板，相对于阀体在90度范围内自由转动，以达到本蝶阀的开启与关闭，从而也就实现调节介质的流量和截断流体的目的，本蝶阀按顺时针方向旋转手轮为关闭。
四、控制方式：
蜗轮蜗杆、电动、气动、管网型
五、主要零件材料：
|
零件名称 |
材料 |
|
阀体 |
碳钢、不锈钢、合金钢 |
|
阀杆 |
不锈钢 |
|
阀座 |
合金钢 |
六、主要尺寸：
|
公称通径（DM） |
主要尺寸 |
法兰尺寸和螺栓规格 |
||||
|
1.0MPa |
||||||
|
L |
H1 |
H |
D |
D1 |
N-φ |
|
|
700 |
610 |
530 |
880 |
895 |
840 |
24-30 |
|
800 |
660 |
600 |
990 |
1010 |
950 |
24-33 |
|
900 |
711 |
650 |
1050 |
1110 |
1050 |
28-33 |
|
1000 |
811 |
710 |
1110 |
1220 |
1160 |
28-36 |
|
1200 |
960 |
820 |
1280 |
1450 |
1380 |
32-39 |
|
1400 |
1080 |
940 |
1420 |
1675 |
1590 |
36-42 |
|
1600 |
1200 |
1060 |
1570 |
1915 |
1820 |
40-48 |
