一、蜗轮焊接蝶阀，电动焊接蝶阀，气动焊接蝶阀产品说明：
蜗轮焊接蝶阀、电动焊接蝶阀、气动焊接蝶阀、焊接蝶阀、焊接式蝶阀、焊接硬密封蝶阀、驱动方式：手动、蜗轮传动、气动、电动、液动，引进国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、蜗轮焊接蝶阀，电动焊接蝶阀，气动焊接蝶阀特点：
１、采用三偏心蝶阀堪称*过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
２、由于采用焊接结构，使阀门与管道平面达到*性的零泄漏。
３、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
三、主要技术参数：
公称通经DN（mm）DN（100～1200）mm、in4～48
公称压力PN（MPa）强度试验（1.5×PN）密封试验（1.1×PN）
适用温度碳钢：-29℃～425℃不锈钢：-40℃～650℃
适用介质水、蒸汽、热水、油品
驱动方式蜗轮传动、电动、气动、液动
压力等级ANSI150Lb磅级/PN25
焊接标准GB12224、ANSIB16、25、DIN2559
四、主要零部件参数：
零件名称材料
阀体碳钢、不锈钢、铬铝钢
蝶板碳钢、合金钢、不锈钢
阀座3不锈钢、钴基硬质合金
轴套不锈钢
阀杆不锈钢、特殊材料
填料柔性石墨
五、D363H/663H/963H/-10/16/25/40/C、P、R焊接蝶阀连接尺寸：
公称通经主要尺寸公称通经主要尺寸
inDN（mm）LH1HinDN（mm）LH1H
410019027037018450330535820
512520029539020500350560900
615021030841624600390630980
8200230370530287004306701100
10250250450580328004708001300
12300270465630369005108501370
143502904755954010005508801480
1640031050575548120063010001690

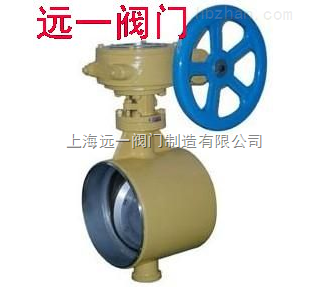

D363H蜗轮焊接蝶阀/电动焊接蝶阀/气动焊接蝶阀
