D341X法兰铸铁软密封蝶阀产品介绍:
D341X-10Q/16Q/C/P法兰铸铁软密封蝶阀为中线型蝶阀,连接方式:对夹式,法兰式,驱动方式为手柄、手动、气动、电动,材质为铸铁、球墨铸铁、铸钢、碳钢、不锈钢。整个蝶板与阀门在360°圆周内同心(中线)具有双向密封功能。阀座和阀体内衬一体化,适用于各种不同的腐蚀性介质,作管路启闭或调节以达到控制要求。蝶阀气缸是采用高精度气动活塞式执行器与中线密封蝶阀组成,蝶阀不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。气动衬胶蝶阀主要用于水处理设备配套,广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。
D341X产品特点:
1、尼龙涂层与环氧树脂涂层相结合,符合环保要求。
D341X产品型号/技术参数:
D341X安装尺寸表:
注:D341X口径DN50~2000
2、阀板特有设计,流量系数大,流阻小。在额定压力下,实现零泄漏。
3、采用半轴无销连接,结构简单紧凑,维修拆卸极为方便,迅速(可现场拆装),蝶板有自动对中功能,实现了蝶板与阀座过盈配合。
4、阀杆密封圈起双向密封作用,避免介质外流,防止外来物质侵入,做到整阀零外漏。
5、蝶阀具有良好的切断和调节性能,能达到气泡级密封,启闭力矩小,使用寿命长等特点。
阀类
传动方式
连结形式
结构形式
密封面
公称压力(MPa)
阀体材料
蝶阀
6-气动
6s-气动带手动
对夹-7
法兰-4
中线型
橡胶基型-X
氟基型-Fx
1.0
1.6
2.5
HT250-Q
WCB-C
ZG1Cr18
Ni9Ti-P
产品型号
D671X—□Q
D671Fs—□Q
D671X—□C
D671Fs—□C
D671X—□P
D671Fs—□P
公称通径DN(mm)
40~1200
衬橡胶材料
天然橡胶(Q级)
橡胶(NBR)
三元乙丙橡胶(FPDM)
食用橡胶
硅橡胶
适用温度/℃
-20~85、
-29~135(短时)
-20~110、
-23~130短时)
-29~110、
-40~150(短时)
-10~100
-70~100
适用介质
净化水无机
盐、污水、
无水稀酸类
油品、废
气、废液等
氢氧化钠、油
品、40%硼水、
5%~15%硝酸等
食品、
医药
食品、轻
工、油品
等
阀体衬氟材料
适用介质
聚四氟乙烯
PTFE(F4)
强酸、强碱、强氧化剂
聚全氟乙丙
烯FEP(F46)
有机溶剂、稀或浓无机酸、碱酮、芳烃、氯化烃
聚三氟乙烯
PCTEF(F3)
各种有机溶剂,无机腐蚀(氧化性酸类)
控制型式
单电控/双电控(单电控须注明阀开或阀关)
手动操作
气源故障阀即 阀开/阀关
气
动
装
置
工作介质
净化压缩空气
工作温度/℃
-5~55低于5°需要特殊除水处理
辅
助
配
件
控制箱
24VDC 104mA 220VAC 36.4mA
回信器
220VAC 0.5A
防爆软管
耐压2.0MPa 围转360°
执行器
型号
GT系列、HY系列、AW系列、ZSH系列等
气源压力
0.4~0.7MPa
公称通DN(mm)
尺 寸(mm)
执行器型号
L
D
D1
H1
Z-φd
50
43
165
125
82
4-18
可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参
选具体选用根据实
际要求)
65
46
185
145
95
4-18
80
46
200
160
101
8-18
100
52
220
180
123
8-18
125
56
250
210
136
8-18
150
56
285
240
150
8-22
200
60
340
295
180
8-22
250
68
395
335
210
12-22
300
78
445
400
245
12-22
350
78
505
460
280
16-22
400
102
565
515
305
16-22
450
114
615
565
365
20-26
500
127
670
620
372
20-26
600
154
780
725
458
20-30

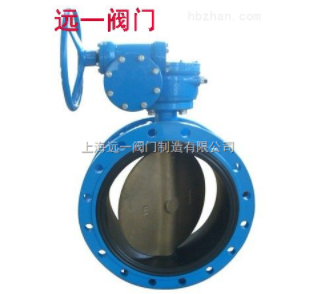

法兰铸铁软密封蝶阀D341X-10Q/D341X-16Q
