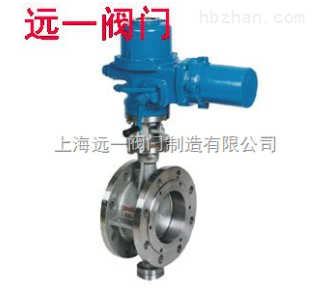

D943H-10C/16C/25电动法兰蝶阀产品概述：
D941X-D943H-10C/16C电动法兰蝶阀引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与蝶板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
D943H-10C/16C/25电动法兰蝶阀产品说明：
电动传动法兰式多层次硬密封碟阀系列产品，节能型蝶阀。产品符合国家标准JB/T8527－97金属密封蝶阀，GB／T13927－92通用阀门压力试验标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。
D943H-10C/16C/25电动法兰蝶阀采用标准：
制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
D943H-10C/16C/25电动法兰蝶阀主要技术参数：
公称通经DN(mm)
50～2000
公称药理PN(MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
D943H-10C/16C/25电动法兰蝶阀主要零部件材料：
零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨
D943H-10C/16C/25电动法兰蝶阀外形尺寸(mm)：
公称通经(DN)
主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
H1
H
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
50
108
530
112
165
125
4-18
165
125
4-18
165
125
4-18
65
112
530
115
185
145
4-18
185
145
4-18
185
145
8-18
80
114
565
120
200
160
4-18
200
160
8-18
200
160
8-18
100
127
600
138
220
180
8-18
220
180
8-18
235
190
8-22
125
140
640
164
250
210
8-18
250
210
8-18
270
220
8-26
150
140
705
175
285
240
8-22
285
240
8-22
300
250
8-26
200
152
775
200
340
295
8-22
340
295
12-22
360
310
12-26
250
165
945
243
395
350
12-22
405
355
12-26
425
370
12-30
300
178
1070
250
445
400
12-22
460
410
12-26
485
430
16-30
350
190
1140
280
505
460
16-22
520
470
12-26
555
490
16-33
400
216
1210
305
565
515
16-26
580
525
16-26
620
550
16-36
450
222
1335
350
615
565
20-26
640
585
16-30
670
600
20-36
500
229
1415
380
670
620
20-26
715
650
20-30
730
660
20-36
600
267
1605
445
780
725
20-30
840
770
20-33
845
770
20-39
700
292
1844
480
895
840
24-30
910
840
24-36
960
875
24-42
800
318
2040
530
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330
2255
580
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410
2380
650
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470
2640
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
1400
530
2886
850
1675
1590
36-42
1685
1590
36-48
1755
1640
36-62
1600
600
3156
1030
1915
1820
40-48
1930
1820
40-56
1975
1860
40-62
1800
670
3421
1230
2115
2020
44-48
2130
2020
44-56
2195
2070
44-70
2000
760
3685
1350
2325
2230
48-48
2345
2230
48-62
2425
2300
48-70
电动法兰蝶阀D943H-10C/D943H-16C
