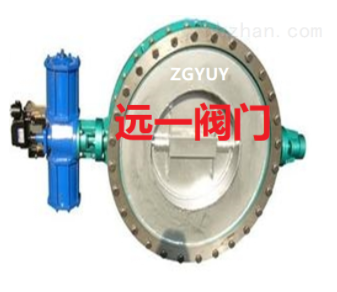

一、RTO超气动高温烟气蝶阀产品简介
DG641W-1P气动高温烟气蝶阀是特殊设计的高温调节控制阀，产品结构设计合理，操作方便，使用可靠。操作可用蜗轮蜗杆、电动、气动，满足程控和遥控的需要。产品广泛应用于硫磺制酸高温副线，以及冶炼、石化系统中的高炉配风、锅炉管道作为控制调节阀使用。其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。 阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。试验证明池正流状态（介质流动方向与蝶板转动方向相同）时，密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压越紧，密封效果越好。当逆流状态时，阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大，阀板与阀座之间的单位正压力小于介质压强时，调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。因此本实用新型不像现有的技术那样，在阀板上安装软硬多层密封圈，而是直接安装在阀体上，在压板和阀座中间增设调节环是十分理想的双向硬密封方式。金属冶炼及各式炉窑的烟气无处理排放,国家已明令禁止。这种乱排放不仅加重了空气污染,也造成能源的浪费。高温烟气的余热利用技术,现在已经广泛推广。这就对系统设备提出的高要求,为适应这种状况,研制了这种新型超高温烟气蝶阀,以提高和改善利用效率。超高温蝶阀由于选择了合适耐高温材料和独特的结构形式，在低压差的场合下，使用温度可达到900℃。取代了传统的内循环水冷结构和衬耐火泥的落后结构；该系列超高温蝶阀具有结构简单，操作方便、口径大、重量轻等特点。阀体内设有对开分体阀座结构，保证了泄漏量较小的特性，能广泛使用在硫磺制酸、冶金、石化系统中的高炉配风、锅炉管道的场合，对流体作调节控制使用；可以选择蜗轮传动传动机构，满足工艺控制的需求。
