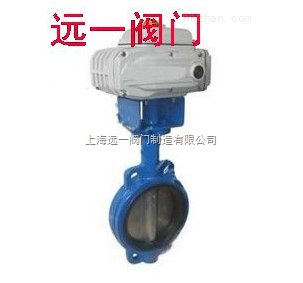

电动对夹软密封蝶阀产品概述
我公司研制的D971X-10/16电动对夹软密封蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。2、密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。4、蝶板采用框架结构，强度高，过流面积大，流阻小。5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。7、本阀结构独特，操作灵活，省力，方便。
主要结束参数公称通经DN（mm）50～200050～1600
公称药理PN（MPa）0.61.01.6
密封试验（MPa）0.661.11.76
强度试验（MPa）0.91.52.4
适用温度橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动
主要零部件材料零件名称材料
阀体HT250WCBSUS304
蝶板球墨铸铁镀镍磷不锈钢304、316
阀轴2Cr13SUS304
密封圈NBR、EPDM、VITON、PTFE
执行标准制造标准GB/T122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T13927-92
D971X-10/16电动对夹式软密封蝶阀主要外形连接尺寸单位：mmDNEHH1ABФD
0.6MPa1.0MPa1.6MPa
504377443125125889999
654685463125125108118118
804695483125125124132132
10052105498125125144156156
12556129682325245174184184
15056132736325245199211211
20060165800325245254266266
25068197895363313309319319
30078234956363313363370370
350782831029363313413429429
4001023251103363313463480480
4501143691186465469518530548
5001274041280546431568582609
6001544701321546556667682720
7001655031431546556772794794
8001905711542546556878901901
900203621180061770697810011001
10002167022363632706107811121112
12002548182583632706129513281328
电动对夹软密封蝶阀D971X-10/D971X-16
