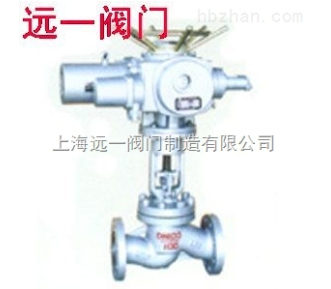

电动截止阀J941H-16C/J941H-25/40

点击图片查看原图

产品：	浏览次数：55电动截止阀J941H-16C/J941H-25/40
品牌：	远一阀门
单价：	8900.00元/台
最小起订量：	1 台
供货总量：	10000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2024-01-03 11:04

详细信息

电动截止阀产品介绍：

J941H/W/Y-16C/R/RL/25/40/64/100/160C/R/RL电动截止阀由截止阀与Z型多回转电动执行器组成，有开关型、调节型两种，工作电压一般为380VAC,另外需要别的电压可以定制。电动截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮更好的传动、电动、气动等。

电动截止阀结构特点：

1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Slite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

电动截止阀主要尺寸表：

公称通径DN(mm)	主要外形尺寸和连接尺寸 (mm)
公称通径DN(mm)	L	D	D1	D2	b	f	z-d	H	D0
J41H/Y-16C J41W-16P J41W-16R J41W-16R
10	130	90	60	40	14	2	4-14	198	120
15	130	95	65	45	14	2	4-14	200	120
20	150	105	75	55	14	2	4-14	243	140
25	160	115	85	65	14	2	4-14	253	160
32	180	135	100	78	15	2	4-18	280	180
40	200	145	110	85	16	3	4-18	312	200
50	230	160	125	100	16	3	4-18	321	240
65	290	180	145	120	18	3	4-18	325	280
80	310	195	160	135	20	3	8-18	355	280
100	350	215	180	155	20	3	8-18	415	320
125	400	245	210	185	22	3	8-18	460	360
150	480	280	240	210	24	3	8-23	510	400
200	600	335	295	265	26	3	12-23	710	400
250	650	405	355	320	30	3	12-23	786	450
300	750	460	410	375	30	3	12-23	925	500

公称通径 DN(mm)	J41H/Y-25 J41W-25P J41W-25R J41Y-25I J941H/Y-25 J941W-25P J941W-25R J941Y-25I
	主要外形尺寸和连接尺寸										电动装置
	L	D	D1	D2	b	f	z-d	H手	H电	D0	电动装置
10	130	90	60	40	16	2	4-14	198	-	120	-
15	130	95	65	45	16	2	4-14	233	-	120	-
20	150	105	75	55	16	2	4-14	275	-	140	-
25	160	115	85	65	16	2	4-14	285	-	160	-
32	180	135	100	78	18	2	4-18	302	-	180	-
40	200	145	110	85	18	3	4-18	355	-	200	-
50	230	160	125	100	20	3	4-18	362	645	240	DZW10I
65	290	180	145	120	22	3	8-18	425	690	280	DZW10I
80	310	195	160	135	22	3	8-18	469	715	280	DZW15I
1 00	350	230	190	160	24	3	8-23	470	770	320	DZW20
125	400	270	220	188	28	3	8-25	558	780	360	DZW30
150	480	300	250	218	30	3	8-25	611	875	400	DZW45
200	600	360	310	278	34	3	12-25	721	967	400	DZW60
250	650	425	370	332	36	3	12-30	786	-	450	-
300	750	485	430	390	40	4	12-30	925	-	500	-

公称通径 DN(mm)	J41H/Y-25 J41W-40P J41W-40R J41Y-40I J941H/Y-40 J941W-40P J941W-40R J941Y-40I
	主要外形尺寸和连接尺寸												电动装
	L	D	D1	D2	D6	b	f	f2	z-d	H手	H电	D0	电动装
10	130	90	60	40	35	16	2	4	4-14	198	-	120	-
15	130	95	65	45	40	16	2	4	4-14	233	-	120	-
20	150	105	75	55	51	16	2	4	4-14	275	-	140	-
25	160	115	85	65	58	16	2	4	4-14	285	-	160	-
32	180	135	100	78	66	18	2	4	4-18	302	-	180	-
40	200	145	110	85	76	18	3	4	4-18	355	-	200	-
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW10I
65	290	180	145	120	110	22	3	4	8-18	408	690	280	DZW10I
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW20I
100	350	230	190	160	150	24	3	4.5	8-23	480	770	360	DZW30I
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW90I

公称通径 DN(mm)	主要外形尺寸和连接尺寸 (mm)												电动装置
公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H手	H电	D0	电动装置
J41H/Y-64 J941H/Y-64 J941H/Y-64 J941Y-64I
10	170	100	70	50	35	18	2	4	4-14	198	-	120	-
15	170	105	75	55	40	18	2	4	4-14	233	-	120	-
20	190	125	90	68	51	20	2	4	4-18	275	-	140	-
25	210	135	100	78	58	22	2	4	4-18	285	-	160	-
32	230	150	110	80	66	24	2	4	4-23	302	-	180	-
40	260	165	125	95	76	24	3	4	4-23	355	-	200	-
50	300	175	135	105	88	26	3	4	4-23	373	645	240	DZW1OI
65	340	200	160	130	110	28	3	4	8-23	408	690	280	DZW1OI
80	380	210	170	140	121	30	3	4	8-23	436	715	320	DZW20I
100	430	250	200	168	150	32	3	4.5	8-25	480	770	360	DZW30I
125	500	310	250	210	176	38	3	4.5	8-34	558	782	400	DZW45
150	550	340	280	240	204	38	3	4.5	8-34	611	875	400	DZW60
200	650	430	360	312	260	38	3	4.5	12-30	720	1160	400	DZW90I
J41H/Y-100 J941H/Y100 J941H/Y-100I J941Y-100I
10	170	100	70	50	35	20	2	d	4-14	198	-	120	-
15	170	105	75	55	40	20	2	4	4-14	202	-	140	-
20	190	125	90	68	51	22	2	4	4-18	228	-	160	-
25	210	135	100	78	58	24	2	4	4-18	250	-	180	-
32	230	150	110	82	66	24	2	4	4-23	326	-	220	-
40	260	165	125	95	76	26	3	4	4-23	359	-	240	-
50	300	195	145	112	88	28	3	4	4-25	414	710	280	DZW15
65	340	220	170	138	110	32	3	4	8-25	434	750	320	DZW20I
80	380	230	180	148	121	34	3	4	8-25	547	785	400	DZW30
100	430	265	210	172	150	38	3	4.5	8-23	621	837	450	DZW45
125	500	310	250	210	176	42	3	4.5	8-34	732	-	450	-
150	550	350	290	250	204	46	3	4.5	12-34	840	-	500	-
200	650	430	360	312	260	54	3	4.5	12-41	925	-	550	-
J41H/Y-160
15	170	110	75	52	40	24	2	4	4-18	148	-	140	-
20	190	130	90	62	51	26	2	4	4-23	156	-	160	-
25	210	140	100	72	58	28	2	4	4-23	175	-	180	-
32	230	165	115	85	66	30	2	4	4-25	200	-	200	-
40	260	175	125	92	76	32	3	4	4-27	231	-	240	-
50	300	215	165	132	88	36	3	4	8-25	262	-	250	-
65	340	245	190	152	110	44	3	4	8-30	470	-	320	-
80	380	260	205	168	121	46	3	4	8-30	500	-	400	-
100	430	300	240	200	150	48	3	4.5	8-34	557	-	450	-
