首页 > 供应产品 > 电动焊接闸阀Z960Y-160/250/320

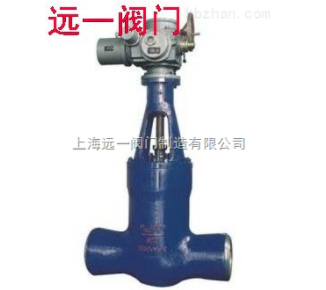

电动焊接闸阀Z960Y-160/250/320
点击图片查看原图
产品: 浏览次数:105电动焊接闸阀Z960Y-160/250/320
品牌: 远一阀门
单价: 19000.00元/台
最小起订量: 1 台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-01-03 11:04
  询价
详细信息
一、Z960Y电动焊接闸阀概述:

1、设计制造按JB/T3595等标准,可与国产设备配套使用。

2、阀门中腔采用压力自紧式密封结构、密封性能好,支管两端为焊接结构。3、闸板与阀座密封面采用司太立(slite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。

4、阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

二、Z960Y电动焊接闸阀优点:

1、流体阻力小,密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制,不扰流、不降低压力。

4、形体简单,结构长度短,制造工艺性好,适用范围广。

三、Z960Y执入标准:

制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定。

结构长度按E101的规定或按用户提供尺寸。

焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

四、Z960Y主要性能规范:

型号

Type公称压力NominalPressure强度试验(MPa)

ShellTest密封试验(MPa)

SealingTest适用温度℃WorkingTemperature适用介质SuitableMedium

Z60Y-250

Z960Y-25025.037.527.5≤425水、蒸汽、油品Water、Steam、Oil

Z60Y-250I

Z960Y-250I25.037.527.5≤550

Z60Y-320

Z960Y-32032.048.035.2≤425

Z60Y-320I

Z960Y-320I32.048.035.2≤550

Z60Y-P54100V

Z960Y-P54100VP54100V3011≤540

Z60Y-P54140V

Z960Y-P54140VP54140V4215.4

Z60Y-P54170V

Z960Y-P54170VP54170V4818.7

五、Z960Y主要零件材料及性能:

阀体

Body阀盖

Cover支架

Yoke闸板

WedgeDisc阀杆

Stem阀座

Semt密封环Sealingring填料Packing阀杆螺母YokeBushing

WCB

A105WCB

35WCBWCB2Cr1325增强柔性石墨EnhancedFlexibieGraphite增强柔性石墨EnhancedFlexibieGraphiteZCuLAL10Fe3

WC6

12Cr1MoVWC6

12Cr1MoVWC6WC625Cr2MoV

20Cr1Mo1V1A304

WC9

12Cr1MoVWC9

12Cr1MoVWC9WC925Cr2MoV

20Cr1Mo1V1A304

六、Z960Y规格主要尺寸:

公称通径DNNominaldiameter主要外形尺寸和连接尺寸(mm)Mainexternalandconnectingdimensions电动装置Electricdewice重量(kg)Weight

dLHL1L2

Z960Y-250

100844061164437277DZW45234

1251004831402437277DZW60343

1751587111650554309DZW180638

2252008641650554309DZW180654

30028010672106764398DZW3501973

Z960Y-320

100965331236437277DZW60291

1251186101302437277DZW60315

1501487621403526283DZW90672

1751487621650554309DZW180684

22522210411650554309DZW180696

Z960Y-P54100V

1751487621650554309DZW180683

22522210411650554309DZW180704

25022210411795554309DZW1801214

30029412452080554309DZW2502125

Z960Y-P54170V

125986301230437277DZW60312

22518610601680554309DZW1801401

30027813972265764DZW5002834

32531014482265690398DZW5002632

35033815502536715DZWC-45591
